PLC控制柜的设计原则及相关功能介绍

PLC控制柜的出现，提高了工作效率，为企业创造了更高的效益。控制柜在设计的时候，为了方便大家的使用，控制柜厂家一般遵循以下几点原则，以满足工作的需要。

1、大限度地满足被控对象的控制要求。

2、力求控制系统简单、经济、实用，维修方便。

3、保护控制系统的可靠性。

4、操作简单、方便，并考虑有防止误操作的措施。

5、满足PLC的各项技术指标和环境要求。

另外，它是由PLC及设备所构成的一个系统，具有显示，保护等功能，是对三相交流电动机(包括风机，泵)进行变频调速控制的交流拖动装置和节能装置。与传统的控制柜相比，具有更能满足人们需要的功能。

1、电源切换与保护

控制柜中设有断路器与进线电源相连，除能完成接通和分断电路外，还可对电路和变频器发生的短路，过载进行保护，并可在维护时切断电源。

2、启、停控制功能

PLC控制柜面板上会装人机界面，一般有启动，停止按钮，用于装置的运行控制，也可以在面板上安装按钮。

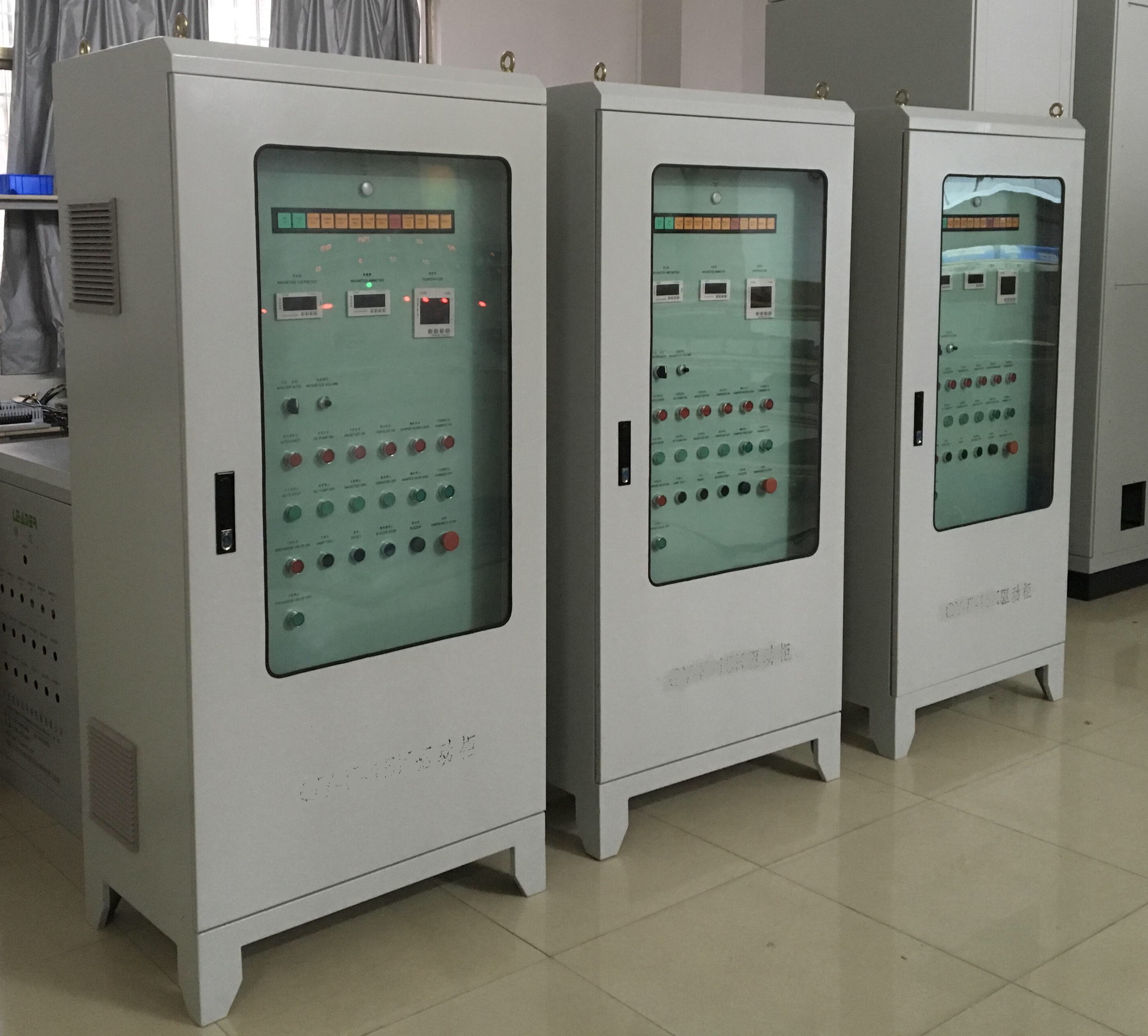

3、面板上设置电压表，电流表，频率表和各种指示灯，如电源指示，运行指示，工频指示，实现对控制柜输入电压、输出电流、输出频率和各种工作状态的监测，这样看很直观。

为了能让PLC控制柜在日常使用中能够满足以上功能，操作人员在使用中，还要满足以下几点要求。

1、运行环境温度(主要指功率单元柜进风口的空气温度)要求低，环境温度-5℃至40℃，能够提升控制柜的可靠性，并延长其使用寿命。

2、检测设备柜顶风扇是否运行正常。将一张标准A4打印纸放在柜门的滤网上，纸张应吸附在入风口的滤网上。

3、运行中的环境相对湿度不能高于百分之九十五，否则可能在设备负荷变化时产生凝露现象，引起控制柜中带电部分绝缘破坏。如果相对湿度较高，请打开空调的去湿功能或者购买去湿机(普通去湿机即可)安装在房间内。

4、确保室内的通风、照明良好，通风散热设备(空调、通风扇等)能够正常运转。

5、设备周围空气中不得有过量的尘埃，酸、盐、腐蚀性气体，控制柜应保持干净整洁，并根据现场环境灰尘情况，定期清扫滤网。

6、防止设备受到阳光直射或者靠近发热源放置。

7、夏季是多雨季节，应防止雨水进入设备内部，如雨水顺风道出风口、电缆进入。

8、编写控制柜运行记录表，定时记录设备及电机的运行数据，包括输出频率，输出电流，输出电压，移相变压器的线圈温度等参数并与合理数据对照比较，以利于早日发现故障隐患。

操作人员在日常使用中要做好对PLC控制柜的检查工作，以判断设备是否故障，如果出现故障问题，要让控制柜厂家相关维修人员及时进行维修，以免影响后期的工作。
